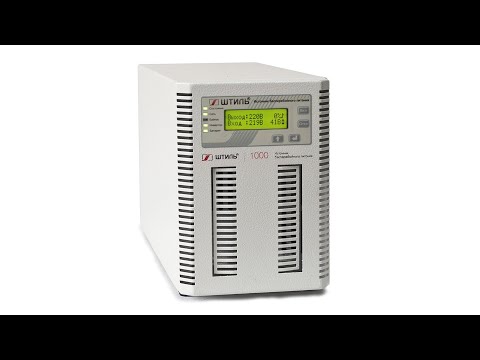

ИБП переменного тока "Штиль" ST1101SL (1000 ВА)
Основные характеристики:
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 1.000 |
| Активная максимальная выходная мощность, кВт | 0.900 |
| Исполнение | напольный |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальное выходное напряжение, В | 220 |
| Точность выходного напряжения, % | ±2 |
| Наличие встроенных АБ | да |
| Возможность «горячей» замены встроенных АБ | нет |
| Электронный автоматический байпас | да |
Онлайн ИБП ST1101SL обеспечивает бесперебойную работу и защиту от нестабильного напряжения однофазной техники мощностью до 1000 ВА /900 Вт, применяемой в офисах, частных домах или квартирах, например:
- отопительного и нагревательного оборудования;
- компьютеров и серверов;
- сетевого оборудования;
- торговых терминалов и банкоматов;
- систем безопасности и видеонаблюдения;
- бытовых электроприборов.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101SL отлично функционирует в связке с дизельгенераторными установками.
ST1101SL – ИБП онлайн топологии с технологией двойного преобразования напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.
Установка и подключение
ИБП ST1101SL имеет напольное исполнение. Устройство устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.
Для питания нагрузки на задней панели ИБП предусмотрена евророзетка и три «компьютерных» разъема. Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
Модель ST1101SL оснащена встроенными батареями (9 Ач) и зарядным устройством (ток 1 А), обеспечивающими автономную работу подключенных приборов. При 100% нагрузке встроенные АБ могут обеспечивать автономное питание в течение 5 минут.
В ST1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления также можно выполнить три вида теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1101SL имеет современную многоуровневую систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Также модель ST1101SL оснащена электронным байпасом, который выполняет автоматическое переключение питания нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
ST1101SL поддерживает функционал локального/удаленного мониторинга работы. Для этого на задней панели устройства предусмотрены два слота для установки плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работа ИБП с установленной платой расширения интерфейсов удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
| Тип ИБП | on-line (с двойным преобразованием) |
| Производитель | Штиль |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 1.000 |
| Активная максимальная выходная мощность, кВт | 0.900 |
| Исполнение | напольный |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Точность выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
| Стабилизация выходной частоты (при работе от АБ), % | ±0,2 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Допустимая перегрузка (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Допустимая перегрузка (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Наличие встроенных АБ | да |
| Номинальное напряжение АБ, В | 36 |
| Максимальный ток заряда встроенного ЗУ, А | 1 |
| Количество встроенных АБ, шт | 3 |
| Емкость встроенных АБ, Ач | 9 |
| Возможность «горячей» замены встроенных АБ | нет |
| Время автономной работы от АБ при 100% (50%) нагрузке, мин | 5 (15) |
| Электронный автоматический байпас | да |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| Сухие» контакты | опция (требуется установка карты мониторинга) |
| Рабочая температура, °С | от +5 до +40 |
| Температура хранения (транспортировки), °С | от -40 до +40 |
| Охлаждение | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Гарантийный срок, мес | 24 |
| Страна производитель | Россия |
| Габаритные размеры ВхШхГ (без упаковки), мм | 220х155х355 |
| Масса, кг | 16 |
ИБП переменного тока ST1101SL - 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) - 3 шт.
Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м - 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
Гарантийный талон - 1 шт.
