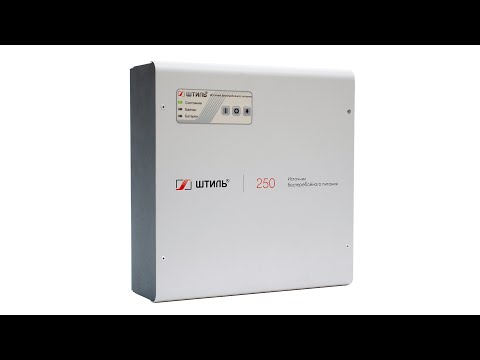

ИБП переменного тока "Штиль" SW250LD (250 ВА)
Основные характеристики:
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 0.250 |
| Активная максимальная выходная мощность, кВт | 0.225 |
| Исполнение | настенный |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальное выходное напряжение, В | 230 |
| Точность выходного напряжения, % | ±2 |
| Наличие встроенных АБ | нет |
| Возможность «горячей» замены встроенных АБ | нет |
| Электронный автоматический байпас | да |
Онлайн ИБП SW250LD предназначен для обеспечения бесперебойного питания и защиты от нестабильного сетевого напряжения электроприборов потребляемой мощностью до 250 ВА/225 Вт, например:
- газовых котлов и циркуляционных насосов;
- аудио- и видеотехники;
- компьютерного оборудования;
- ответственных бытовых электроприборов небольшой мощности.
ИБП SW250LD имеет усовершенствованный алгоритм работы корректора коэффициента мощности – это позволяет прибору полноценно взаимодействовать с бензиновыми и дизельными генераторами.
Модель SW250LD работает на основе технологии двойного преобразования электрического тока, что позволяет устройству:
- стабилизировать входное напряжение в расширенном диапазоне (90-295 В) с высокой точностью (±2%) и без перехода на АБ;
- мгновенно переключать питание нагрузки на АБ при выходе сетевых параметров из допустимого диапазона;
- питать нагрузку напряжением с идеальным синусом.
SW250LD охлаждается конвекционно (без вентиляторов), что обеспечивает полную бесшумность при работе.
Установка и подключение
ИБП SW250LD имеет настенное исполнение. Устройство можно установить на ровной вертикальной поверхности на саморезы или дюбель-гвозди, которые вставляются в отверстия на тыльной стороне корпуса.
Подключение нагрузки выполняется через евророзетку. Для входной сети предусмотрен шнур с евровилкой.
Автономная работа
ИБП обладает встроенным ЗУ (ток 6 А) и возможностью подключения внешней АБ (не более 250 Ач), за счет которой обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). АБ размещается во внешнем стеллаже BS-12-W.
В SW250LD применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль работы ИБП и его настройка осуществляется через функциональные кнопки и светодиодные индикаторы, размещенные на фронтальной панели устройства:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батарей.
Функциональные кнопки ИБП позволяют выбрать режим его работы: онлайн, байпас или ECO.
С помощью панели управления также можно выполнить тест работы АБ, который заключается в 10-секундном принудительном питании нагрузки от АБ. Тест запускается при 3-секундном удержании кнопки «Смена режима».
Тестирование батарей рекомендуется выполнять периодически (не менее одного раза в полгода).
Защита
Модель SW250LD имеет современную систему электронных защит c автовосстановлением после:
- короткого замыкания и длительной перегрузки по выходу;
- внутреннего перегрева;
- импульсных перенапряжений и сетевых помех.
Также прибор защищает внешнюю батарею от «глубокого» разряда (при разряде на 80-85% АБ отключается).
Встроенный автоматический байпас выполняет перевод питания нагрузки на сеть, если ИБП вышел из строя или произошла его перегрузка.
Режим байпаса может включаться автоматически или принудительно.
Средства мониторинга
SW250LD имеет слот для установки карты удаленного/локального мониторинга. В интернет-магазине ГК «Штиль» представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.);
- датчик температуры.
С установленной картой работу ИБП удобно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM).
Карта не входит в стандартную комплектацию ИБП и приобретается отдельно.
| Тип ИБП | on-line (с двойным преобразованием) |
| Производитель | Штиль |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 0.250 |
| Активная максимальная выходная мощность, кВт | 0.225 |
| Исполнение | настенный |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 230 |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | 230 |
| Диапазон настройки выходного напряжения, В | 210-240 (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
| Точность выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети, при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60(требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
| Стабилизация выходной частоты (при работе от АБ), % | ±0,2 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Допустимая перегрузка (при работе в режиме on-line или от батарей) | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
| Допустимая перегрузка (при работе через байпас или в режиме ECO) | 400% – не менее 1 мин |
| КПД в режиме on-line, % | 89 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 82 |
| Наличие встроенных АБ | нет |
| Номинальное напряжение АБ, В | 12 |
| Максимальный ток заряда встроенного ЗУ, А | 6 |
| Количество встроенных АБ, шт | нет |
| Емкость встроенных АБ, Ач | нет |
| Возможность «горячей» замены встроенных АБ | нет |
| Время автономной работы от АБ при 100% (50%) нагрузке, мин | зависит от ёмкости выбранных АБ |
| Электронный автоматический байпас | да |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| Сухие» контакты | опция (требуется установка карты мониторинга) |
| Рабочая температура, °С | от +5 до +40 |
| Температура хранения (транспортировки), °С | от -40 до +40 |
| Охлаждение | естественное (безвентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Гарантийный срок, мес | 24 |
| Страна производитель | Россия |
| Габаритные размеры ВхШхГ (без упаковки), мм | 278х285х92 |
| Масса, кг | 4 |
ИБП переменного тока SW250LD - 1 шт.
Батарейный кабель TD50А-T-2-2х6, длина 2 м - 1 шт.
Комплект для настенного крепления - 1 шт.
Шаблон для разметки поверхности - 1 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка - 1 шт.
