ИБП переменного тока "Штиль" SW250 (250 ВА)
Основные характеристики:
Количество фаз, вход | 1 |
Количество фаз, выход | 1 |
Полная максимальная выходная мощность, кВА | 0.250 |
Активная максимальная выходная мощность, кВт | 0.225 |
Исполнение | настенный |
Допустимый диапазон входного напряжения, В | 90-295 |
Номинальное выходное напряжение, В | 230 |
Точность выходного напряжения, % | ±2 |
Наличие встроенных АБ | опция |
Возможность «горячей» замены встроенных АБ | нет |
Электронный автоматический байпас | да |
ИБП SW250 предназначен для бесперебойного электропитания и защиты от повышенного или пониженного сетевого напряжения подключенного электрооборудования мощностью до 250 ВА/225 Вт, например:
- газовых котлов и циркуляционных насосов;
- видеотехники и аудиоаппаратуры;
- персональных компьютеров;
- другого маломощного бытового оборудования.
SW250 оснащен усовершенствованным алгоритмом работы корректора коэффициента мощности, который позволяет ИБП полноценно взаимодействовать с дизельгенераторными установками.
Работа ИБП SW250 основана на двойном преобразовании электрического тока, что позволяет устройству:
- стабилизировать входное напряжение в расширенном диапазоне (90-295 В) с высокой точностью (±2%) и без перехода на АБ;
- мгновенно переводить электропитание нагрузки на АБ при отключении электричества;
- обеспечивать нагрузку напряжением с идеальным синусом.
Устройство имеет конвекционную (бесшумную) систему охлаждения.
Установка и подключение
ИБП SW250 рассчитан на настенное размещение. Модель крепится на ровную вертикальную поверхность с помощью специального кронштейна, который входит в комплект поставки ИБП.
Нагрузка подключается в евророзетку, установленную на боковой панели ИБП. К электросети устройство подсоединяется через шнур с евровилкой.
Автономная работа

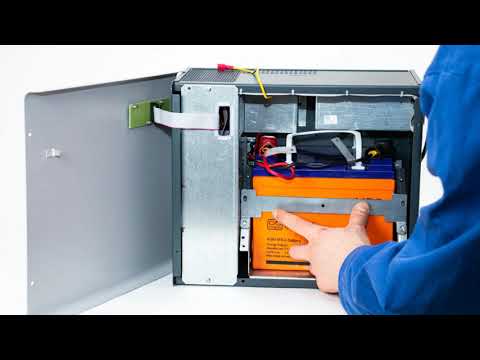

Предусмотрена установка одной встроенной АБ 12 В ёмкостью 17, 26, 33 или 40 Ач. Для зарядки батареи есть встроенное ЗУ с номинальным током 3 А. При 100% нагрузке АБ максимальной ёмкости (40 Ач) обеспечит резервное питание нагрузки в течение 55 минут.
В SW250 применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
Настройка и контроль работы устройства выполняется через функциональные клавиши и светодиодные индикаторы, размещенные на фронтальной панели устройства:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батарей.
Функциональные клавиши ИБП позволяют выбрать режим его работы: онлайн, байпас или ECO.
С помощью панели управления также можно выполнить тест работы АБ, который заключается в 10-секундном принудительном питании нагрузки от АБ. Тест запускается при 3-секундном удержании кнопки «Смена режима».
Тестирование батарей рекомендуется выполнять периодически (не менее одного раза в полгода).
Средства мониторинга
SW250 оснащен слотом для установки карты удаленного/локального мониторинга. В интернет-магазине ГК «Штиль» представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.);
- датчик температуры.
С установленной картой работу ИБП удобно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM).
Установленная в ИБП карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB позволяет настраивать выходное напряжение в диапазоне 210-240 В.
Обратите внимание на то, что карты приобретаются дополнительно!
Защита
SW250 оснащен всеми необходимыми видами электронной защиты c автовосстановлением после:
- короткого замыкания и длительной перегрузки по выходу;
- внутреннего перегрева;
- импульсных перенапряжений и сетевых помех.
Кроме того, ИБП защищает АБ от «глубокого» разряда (при разряде на 80-85% батарея отключается).
За счет встроенного байпаса можно бесперебойно переводить электропитание нагрузки на входную есть, если произошла перегрузка или вышел из строя один из узлов ИБП.
Режим байпаса включается принудительно или автоматически.
Тип ИБП | on-line (с двойным преобразованием) |
Производитель | Штиль |
Количество фаз, вход | 1 |
Количество фаз, выход | 1 |
Полная максимальная выходная мощность, кВА | 0.250 |
Активная максимальная выходная мощность, кВт | 0.225 |
Исполнение | настенный |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 230 |
Допустимый диапазон входного напряжения, В | 90-295 |
Номинальная входная частота, Гц | 50 |
Диапазон входной частоты, Гц | 45-65 |
Номинальное выходное напряжение, В | 230 |
Диапазон настройки выходного напряжения, В | 210-240 (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
Точность выходного напряжения, % | ±2 |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети, при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60(требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
Стабилизация выходной частоты (при работе от АБ), % | ±0,2 |
Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
Допустимая перегрузка (при работе в режиме on-line или от батарей) | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
Допустимая перегрузка (при работе через байпас или в режиме ECO) | 400% – не менее 1 мин |
КПД в режиме on-line, % | 89 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 82 |
Наличие встроенных АБ | опция |
Номинальное напряжение АБ, В | 12 |
Максимальный ток заряда встроенного ЗУ, А | 3 |
Количество встроенных АБ, шт | опция |
Емкость встроенных АБ, Ач | опция |
Возможность «горячей» замены встроенных АБ | нет |
Время автономной работы от АБ при 100% (50%) нагрузке, мин | зависит от ёмкости выбранных АБ |
Электронный автоматический байпас | да |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
Сухие» контакты | опция (требуется установка карты мониторинга) |
Рабочая температура, °С | от +5 до +40 |
Температура хранения (транспортировки), °С | от -40 до +40 |
Охлаждение | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Страна производитель | Россия |
Габаритные размеры ВхШхГ (без упаковки), мм | 287х357х176 |
Масса, кг | 7 |
ИБП переменного тока SW250 - 1 шт.
Комплект для настенного монтажа - 1 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка - 1 шт.
