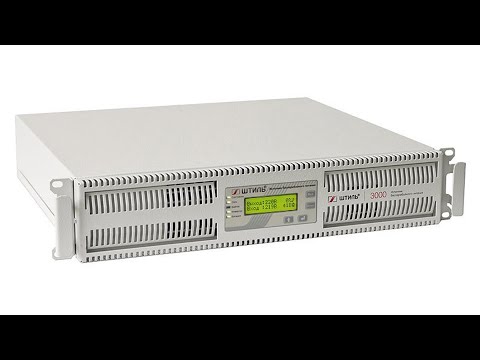

ИБП переменного тока "Штиль" SR1103TL (3000 ВА)
Основные характеристики:
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 3.000 |
| Активная максимальная выходная мощность, кВт | 2.700 |
| Исполнение | в стойку |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальное выходное напряжение, В | 220 |
| Точность выходного напряжения, % | ±2 |
| Наличие встроенных АБ | нет |
| Возможность «горячей» замены встроенных АБ | нет |
| Электронный автоматический байпас | да |
Онлайн ИБП SR1103ТL обеспечит надёжную защиту от перерывов в энергоснабжении и перепадов сетевого напряжения ответственного электронного оборудования суммарной мощностью до 3 кВА /2,7 кВт, например:
- сетевого оборудования;
- компьютеров и вычислительных сетей;
- средств связи и сетей электроснабжения;
- систем безопасности и контроля доступа;
- систем управления и диспетчеризации.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1103ТL отлично функционирует в связке с дизельгенераторными установками.
ИБП охлаждается двумя малошумными вентиляторами.
Установка и подключение
Конструктив SR1103ТL позволяет располагать устройство в 19-дюймовых направляющих телекоммуникационных шкафов или стоек.
Для подключения электроприборов предусмотрено три компьютерных розетки С13 и клеммные колодки. Электропитание ИБП выполняется через клеммные соединения.
Автономная работа
Автономный режим работы SR1103ТL обеспечивается внешними аккумуляторными батареями. Устройство также оснащено встроенным зарядным устройством (ток 4 А). Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).
Внешние АБ устанавливаются в специальные батарейные модули или телекоммуникационные шкафы.
В SR1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Защита
SR1103ТL имеет электронную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный автоматический байпас обеспечивает бесперебойный перевод питания нагрузки на сеть в случае перегрузки ИБП или выхода его из строя.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображаются:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- состояние звуковой сигнализации;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- экран аварий.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Средства мониторинга
Для модели SR1103ТL может быть применена опция дистанционного контроля и управления. Для этого потребуется установка плат расширения. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
ИБП с установленной платой контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения заказываются дополнительно!
SR1103ТL – это ИБП топологии онлайн, основанный на технологии двойного преобразования электроэнергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
| Тип ИБП | on-line (с двойным преобразованием) |
| Производитель | Штиль |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 3.000 |
| Активная максимальная выходная мощность, кВт | 2.700 |
| Исполнение | в стойку |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Точность выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Стабилизация выходной частоты (при работе от АБ), % | ±0,2 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Допустимая перегрузка (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Допустимая перегрузка (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Наличие встроенных АБ | нет |
| Номинальное напряжение АБ, В | 96 |
| Максимальный ток заряда встроенного ЗУ, А | 4 |
| Количество встроенных АБ, шт | нет |
| Емкость встроенных АБ, Ач | нет |
| Возможность «горячей» замены встроенных АБ | нет |
| Время автономной работы от АБ при 100% (50%) нагрузке, мин | зависит от ёмкости выбранных АБ |
| Электронный автоматический байпас | да |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| Сухие» контакты | опция (требуется установка карты мониторинга) |
| Рабочая температура, °С | от +5 до +40 |
| Температура хранения (транспортировки), °С | от -40 до +40 |
| Охлаждение | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Гарантийный срок, мес | 24 |
| Страна производитель | Россия |
| Габаритные размеры ВхШхГ (без упаковки), мм | 89x483x440 |
| Масса, кг | 10 |
ИБП переменного тока SR1103TL - 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м - 1 шт.
Руководство по эксплуатации 1 шт. Упаковка - 1 шт.
Гарантийный талон - 1 шт.
