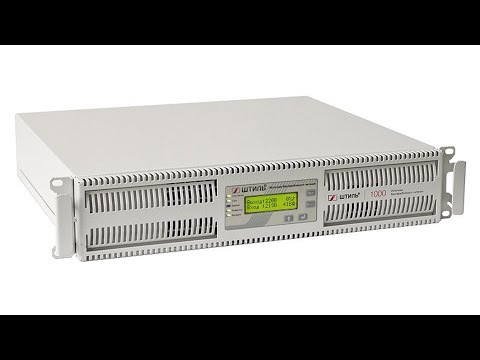

ИБП переменного тока "Штиль" SR1101L (1000 ВА)

36 900 35 055

Если не устраивает цена - напишите или перезвоните нам
Основные характеристики:
Количество фаз, вход 1
Количество фаз, выход 1
Полная максимальная выходная мощность, кВА 1.000
Активная максимальная выходная мощность, кВт 0.900
Исполнение в стойку
Допустимый диапазон входного напряжения, В 90-295
Номинальное выходное напряжение, В 220
Точность выходного напряжения, % ±2
Наличие встроенных АБ нет
Возможность «горячей» замены встроенных АБ нет
Электронный автоматический байпас да

Онлайн ИБП SR1101L предназначен для обеспечения бесперебойного электропитания однофазных электроприборов суммарной мощностью 1000 ВА /900 Вт, например:

  • серверов и IT-систем;
  • сетевого оборудования;
  • телеком оборудования и систем связи;
  • систем безопасности и контроля доступа;
  • диагностических медицинских аппаратов;
  • оборудования АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101L отлично функционирует в связке с дизельгенераторными установками.

Принцип работы SR1101L основан на технологии двойного преобразования энергии, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.

Установка и подключение

ИБП предназначен для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

Для электропитания нагрузки используются следующие разъемы: одна евророзетка и три компьютерных розетки С13. Электропитание ИБП осуществляется через разъем С14.

Автономная работа

SR1101L оснащен встроенным зарядным устройством (ток 5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 11 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Внимание! Если вы приобретаете ИБП без батарейного модуля (см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображается:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ИБП имеет электронную систему защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения аварии.

Благодаря наличию электронного байпаса при перегрузке ИБП или выходе его из строя выполняется автоматический перевод питания нагрузки на сеть.

Средства мониторинга

Локальный/удаленный мониторинг работы ИБП выполняется через веб-браузер или с помощью специального ПО Shtyl Device Manager (SDM). Однако перед этим требуется установить соответствующую плату расширения интерфейсов. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.



Тип ИБП on-line (с двойным преобразованием)
Производитель Штиль
Количество фаз, вход 1
Количество фаз, выход 1
Полная максимальная выходная мощность, кВА 1.000
Активная максимальная выходная мощность, кВт 0.900
Исполнение в стойку
Совместимость с генератором да
Номинальное входное напряжение, В 220
Допустимый диапазон входного напряжения, В 90-295
Номинальная входная частота, Гц 50
Диапазон входной частоты, Гц 45-55
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность выходного напряжения, % ±2
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Стабилизация выходной частоты (при работе от АБ), % ±0,2
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Допустимая перегрузка (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Допустимая перегрузка (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Наличие встроенных АБ нет
Номинальное напряжение АБ, В 36
Максимальный ток заряда встроенного ЗУ, А 5
Количество встроенных АБ, шт нет
Емкость встроенных АБ, Ач нет
Возможность «горячей» замены встроенных АБ нет
Время автономной работы от АБ при 100% (50%) нагрузке, мин зависит от ёмкости выбранных АБ
Электронный автоматический байпас да
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
Сухие» контакты опция (требуется установка карты мониторинга)
Рабочая температура, °С от +5 до +40
Температура хранения (транспортировки), °С от -40 до +40
Охлаждение принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Степень защиты от пыли и влаги IP20
Срок службы, лет 10
Гарантийный срок, мес 24
Страна производитель Россия
Габаритные размеры ВхШхГ (без упаковки), мм 89x483x411
Масса, кг 8

ИБП переменного тока SR1101L - 1 шт.

Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м - 1 шт.

Кабель нагрузки типа «C14 - C13», длина 1,5 м - 1 шт.

Руководство по эксплуатации - 1 шт.

Упаковка - 1 шт.

Гарантийный талон - 1 шт.

Источники бесперебойного питания серии ST, SR, STR 1-3 кВА. Сертификат соответствия требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств»
Руководства по эксплуатации Однофазные ИБП SR 1-3 кВА L, SL, TL
