ИБП переменного тока "Штиль" STR1103SL (3000 ВА)
Основные характеристики:
Количество фаз, вход | 1 |
Количество фаз, выход | 1 |
Полная максимальная выходная мощность, кВА | 3.000 |
Активная максимальная выходная мощность, кВт | 2.700 |
Исполнение | напольный/в стойку |
Допустимый диапазон входного напряжения, В | 90-295 |
Номинальное выходное напряжение, В | 220 |
Точность выходного напряжения, % | ±2 |
Наличие встроенных АБ | да |
Возможность «горячей» замены встроенных АБ | да |
Электронный автоматический байпас | да |
Онлайн ИБП STR1103SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания техники различных сфер применения суммарной мощностью до 3000 ВА /2700 Вт, например:
- серверных комнат и рабочих станций локальных вычислительных сетей;
- автоматизированных систем управления;
- систем безопасности, сигнализации и видеонаблюдения;
- электрочувствительной бытовой техники.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками.
STR1103SL построен на основе наиболее совершенной технологии организации качественного электропитания (двойного преобразования энергии), благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.

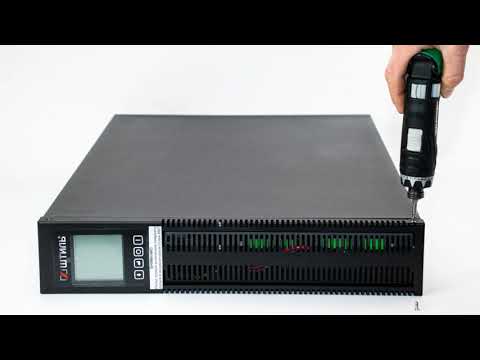

Установка и подключение

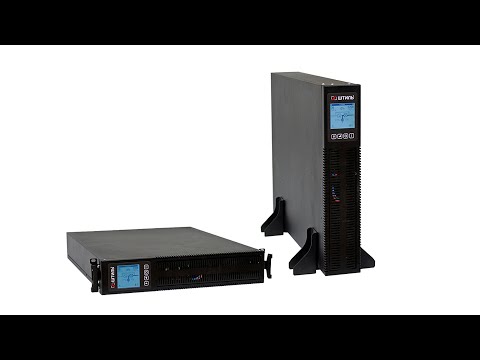

Форм-фактор ИБП – универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.
На задней панели ИБП расположены разъемы для подключения нагрузок: восемь «компьютерных» розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.
Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.
Автономная работа
Автономная работа нагрузки обеспечивается встроенными АБ (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке АБ обеспечат автономное питание нагрузки в течение 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи.
В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена, которая не повлияет на гарантию.
Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
На передней панели устройства располагается современный ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ЭКО);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220, 230 или 240 В);
- номинальной выходной частоты (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Система охлаждения
Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.
Защита
В ИБП STR1103SL применяется современная многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.
Средства мониторинга
STR1103SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM).
Платы не входят в стандартную комплектацию и приобретаются отдельно.
Тип ИБП | on-line (с двойным преобразованием) |
Производитель | Штиль |
Количество фаз, вход | 1 |
Количество фаз, выход | 1 |
Полная максимальная выходная мощность, кВА | 3.000 |
Активная максимальная выходная мощность, кВт | 2.700 |
Исполнение | напольный/в стойку |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220 |
Допустимый диапазон входного напряжения, В | 90-295 |
Номинальная входная частота, Гц | 50 |
Диапазон входной частоты, Гц | 45-65 |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
Точность выходного напряжения, % | ±2 |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
Стабилизация выходной частоты (при работе от АБ), % | ±0,2 |
Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
Допустимая перегрузка (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
Допустимая перегрузка (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 86 |
Наличие встроенных АБ | да |
Номинальное напряжение АБ, В | 72 |
Максимальный ток заряда встроенного ЗУ, А | 1 |
Количество встроенных АБ, шт | 6 |
Емкость встроенных АБ, Ач | 9 |
Возможность «горячей» замены встроенных АБ | да |
Время автономной работы от АБ при 100% (50%) нагрузке, мин | 4 (14) |
Электронный автоматический байпас | да |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
Сухие» контакты | опция (требуется установка карты мониторинга) |
Рабочая температура, °С | от +5 до +40 |
Температура хранения (транспортировки), °С | от -40 до +40 |
Охлаждение | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Страна производитель | Россия |
Габаритные размеры ВхШхГ (без упаковки), мм | 88х482х595 (в стойку); 466х207х595 (напольный) |
Масса, кг | 31 |
ИБП переменного тока STR1103SL - 1 шт.
Встроенные аккумуляторные батареи (12 В, 9 Ач) - 6 шт.
Сетевой шнур Schuko-C19-1,8-3х1,5, длина 1,8 м - 1 шт.
Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м - 1 шт.
Кронштейн для горизонтального крепления - 2 шт.
Упор для вертикальной установки - 2 шт.
Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
Гарантийный талон - 1 шт.
