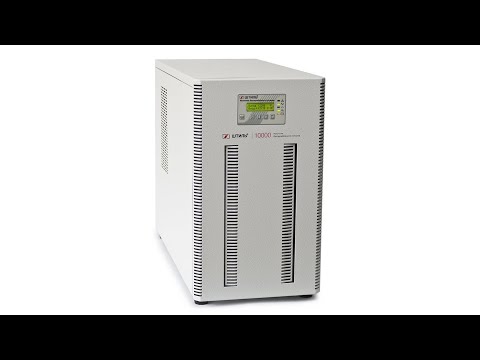

ИБП переменного тока "Штиль" ST3110L (10 кВА)
Основные характеристики:
Количество фаз, вход | 3 |
Количество фаз, выход | 1 |
Полная максимальная выходная мощность, кВА | 10.000 |
Активная максимальная выходная мощность, кВт | 8.000 |
Исполнение | напольный |
Допустимый диапазон входного напряжения, В | 90-295/155-510 |
Номинальное выходное напряжение, В | 220 |
Точность выходного напряжения, % | ±2 |
Наличие встроенных АБ | нет |
Возможность «горячей» замены встроенных АБ | нет |
Электронный автоматический байпас | да |
Онлайн ИБП ST3110L с трехфазным входом и однофазным выходом служит для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:
- дорогостоящей бытовой техники;
- серверов, небольших дата-центров и компьютерных залов;
- IT-инфраструктуры офисов и сетевого оборудования;
- телекоммуникационного оборудования и систем связи;
- систем безопасности, охранной и аварийной сигнализации.
ИБП ST3110L, благодаря конфигурации 3 в 1, позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.
ST3110L – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3110L отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение
ИБП имеет напольное исполнение (tower) – устройство устанавливается на любой ровной горизонтальной поверхности.
Подключение нагрузки и электропитание устройства осуществляется через клеммные колодки, расположенные на тыльной стороне корпуса.
Автономная работа
В целях обеспечения автономной работы ИБП имеет встроенное ЗУ (ток 4 А) и разъем для подсоединения внешних АБ. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи. Подобрать оптимальное решение по емкости аккумуляторных батарей и их размещению вам всегда помогут наши специалисты отдела продаж.
В ST3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Авария» – произошла авария в работе устройства;
- «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
- «Байпас» – выполнен переход на байпас;
- «Выход» – на нагрузку подано напряжение;
- «Батарея» – состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- частота входной сети и выхода;
- значение напряжения батарей;
- активная и полная мощность нагрузки;
- состояние выхода и аварии с указанием причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST3110L оснащен современной многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас автоматически переключает питание нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.
Средства мониторинга
Для модели ST3110L предусмотрен локальный/удаленный мониторинг работы. На задней панели устройства есть несколько слотов для установки плат расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работу ИБП с установленной платой можно отслеживать в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).
Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.
Тип ИБП | on-line (с двойным преобразованием) |
Производитель | Штиль |
Количество фаз, вход | 3 |
Количество фаз, выход | 1 |
Полная максимальная выходная мощность, кВА | 10.000 |
Активная максимальная выходная мощность, кВт | 8.000 |
Исполнение | напольный |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220/380 |
Допустимый диапазон входного напряжения, В | 90-295/155-510 |
Номинальная входная частота, Гц | 50 |
Диапазон входной частоты, Гц | 43-57 |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240 |
Точность выходного напряжения, % | ±2 |
Выходной коэффициент мощности | 0,8 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
Стабилизация выходной частоты (при работе от АБ), % | ±0,1 |
Коэффициент нелинейных искажений выходного напряжения, % | <2 при линейной нагрузке, <4 при нелинейной нагрузке |
Допустимая перегрузка (при работе в режиме on-line или от батарей) | менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас) |
Допустимая перегрузка (при работе через байпас или в режиме ECO) | 200% – не менее 60 с |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 94 |
Наличие встроенных АБ | нет |
Номинальное напряжение АБ, В | 192 |
Максимальный ток заряда встроенного ЗУ, А | от 1 до 4 с шагом 0.5А |
Количество встроенных АБ, шт | нет |
Емкость встроенных АБ, Ач | нет |
Возможность «горячей» замены встроенных АБ | нет |
Время автономной работы от АБ при 100% (50%) нагрузке, мин | зависит от ёмкости выбранных АБ |
Электронный автоматический байпас | да |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
Сухие» контакты | опция (требуется установка карты мониторинга) |
Рабочая температура, °С | от +5 до +40 |
Температура хранения (транспортировки), °С | от -40 до +40 |
Охлаждение | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Страна производитель | Россия |
Габаритные размеры ВхШхГ (без упаковки), мм | 438x250x572 |
Масса, кг | 30 |
ИБП переменного тока ST3110L - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
Гарантийный талон - 1 шт.
