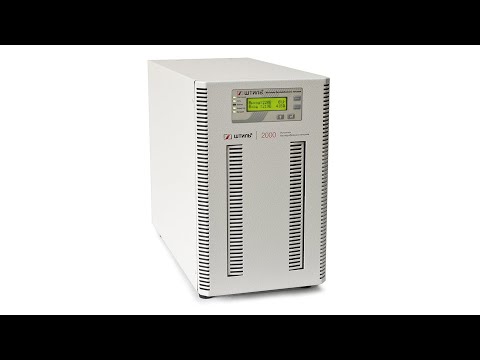

ИБП переменного тока "Штиль" ST1102L (2000 ВА)
Основные характеристики:
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 2.000 |
| Активная максимальная выходная мощность, кВт | 1.800 |
| Исполнение | напольный |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальное выходное напряжение, В | 220 |
| Точность выходного напряжения, % | ±2 |
| Наличие встроенных АБ | нет |
| Возможность «горячей» замены встроенных АБ | нет |
| Электронный автоматический байпас | да |
Онлайн ИБП ST1102L обеспечивает бесперебойную работу и защиту от перепадов сетевого напряжения однофазных электроприборов мощностью 2 кВА / 1,8 кВт, например:
- отопительной и нагревательной техники;
- персональных компьютеров и периферийного компьютерного оборудования;
- сетевого оборудования;
- бытовых электроприборов;
- банковского оборудования;
- торговых и кассовых терминалов;
- систем видеонаблюдения и сигнализации.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1102L отлично функционирует в связке с дизельгенераторными установками.
ST1102L является ИБП топологии онлайн, с двойным преобразованием электроэнергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью (±2%) стабилизации.
Устройство охлаждается с помощью двух малошумных вентиляторов.
Установка и подключение
ST1102L предназначен для напольной установки. ИБП может размещаться на любой ровной горизонтальной поверхности.
Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» разъёма (С13) и одна розетка С19. К сети ИБП подсоединяется с помощью разъема С20.
Автономная работа
ST1102L обладает встроенным зарядным устройством (ток 4 А) и специальным разъемом для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 200 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 5,5 ч соответственно (при 100% нагрузке).
Установка внешних АБ может осуществляться в батарейных модулях или стеллажах.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Внимание! Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация, отображаемая на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
В ИБП ST1102L встроена современная система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас выполняет автоматический перевод питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузки, сохраняя бесперебойное питание подключенных приборов.
Средства мониторинга
Модель ST1102L поддерживает локальный/удаленный мониторинг работы. Для этого на задней панели прибора предусмотрено два слота для установки плат расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль ИБП с установленной платой выполняется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
| Тип ИБП | on-line (с двойным преобразованием) |
| Производитель | Штиль |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Полная максимальная выходная мощность, кВА | 2.000 |
| Активная максимальная выходная мощность, кВт | 1.800 |
| Исполнение | напольный |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Допустимый диапазон входного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Точность выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
| Стабилизация выходной частоты (при работе от АБ), % | ±0,2 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Допустимая перегрузка (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Допустимая перегрузка (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Наличие встроенных АБ | нет |
| Номинальное напряжение АБ, В | 72 |
| Максимальный ток заряда встроенного ЗУ, А | 4 |
| Количество встроенных АБ, шт | нет |
| Емкость встроенных АБ, Ач | нет |
| Возможность «горячей» замены встроенных АБ | нет |
| Время автономной работы от АБ при 100% (50%) нагрузке, мин | зависит от ёмкости выбранных АБ |
| Электронный автоматический байпас | да |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| Сухие» контакты | опция (требуется установка карты мониторинга) |
| Рабочая температура, °С | от +5 до +40 |
| Температура хранения (транспортировки), °С | от -40 до +40 |
| Охлаждение | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Гарантийный срок, мес | 24 |
| Страна производитель | Россия |
| Габаритные размеры ВхШхГ (без упаковки), мм | 346х210х443 |
| Масса, кг | 14 |
ИБП переменного тока ST1102L - 1 шт.
Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м - 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
Гарантийный талон - 1 шт.
